ASIC Design Flow

· 2 min read
Boris V.Kuznetsov
Neurodyne Founder

Обзор процесса проектирования чипов

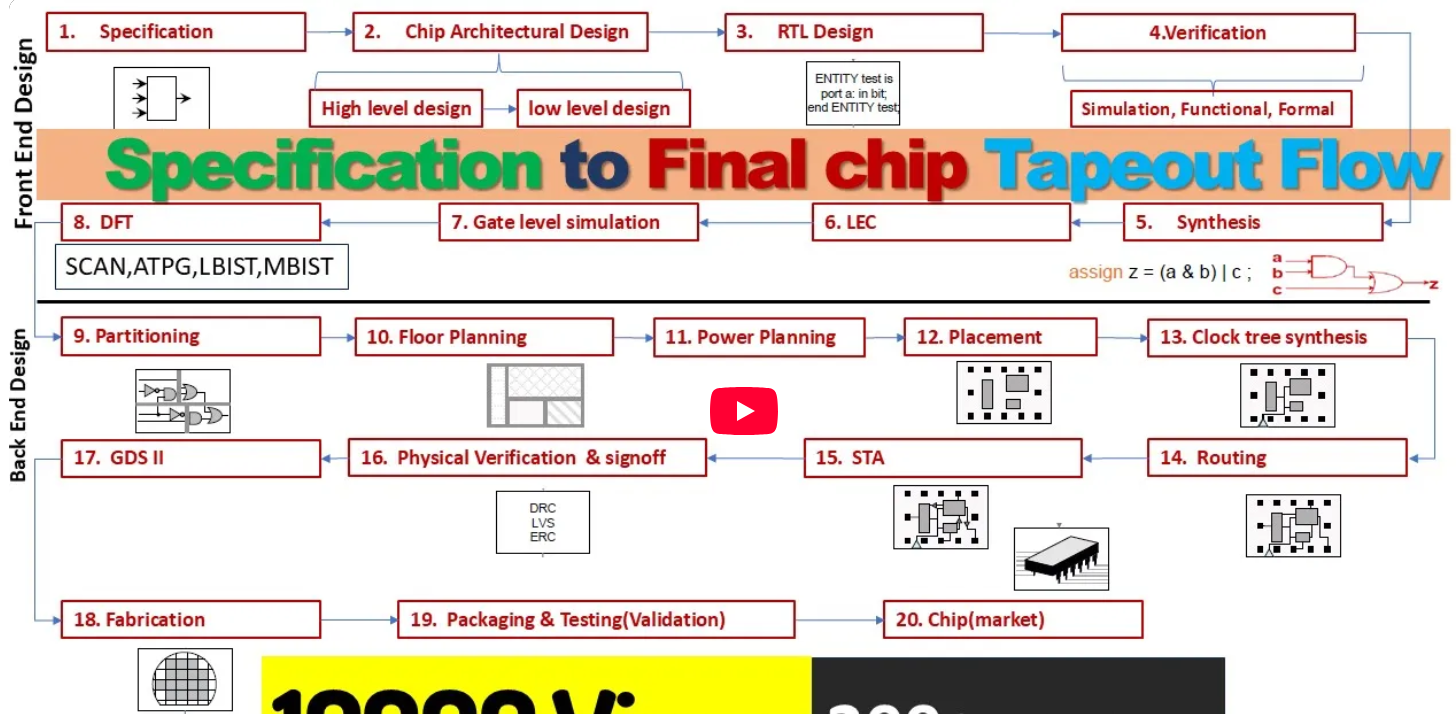

Overview

  • Market research
  • Specification
  • Chip Architectural Design: high level, low level
  • RTL Design
  • RTL Verification: simulation, functional, formal
  • Synthesis
  • Logic equivalence check: LEC
  • Gate Level Simulation
  • Design-for-test: DFT
  • Automatic Test Patter Generation: ATPG
  • Partitioning
  • FLoor Planning
  • Power Planning
  • Placement
  • Clock tree synthesis: CTS
  • Routing
  • Static Timing Analysis: STA
  • Physical verification & signoff: DRC, LVS, ERC
  • GDSII Layot
  • Fabrication
  • Packaging, testing, validation
  • Chip tapeout

Gate

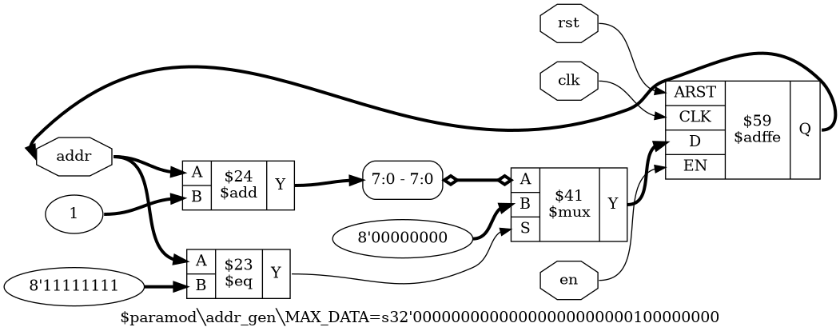

Как выглядит цифровая схема в виде логических элементов

Это схема простейшего fifo, синтезированная из RTL в промежуточное представление, e.g intermediate representation

Gate

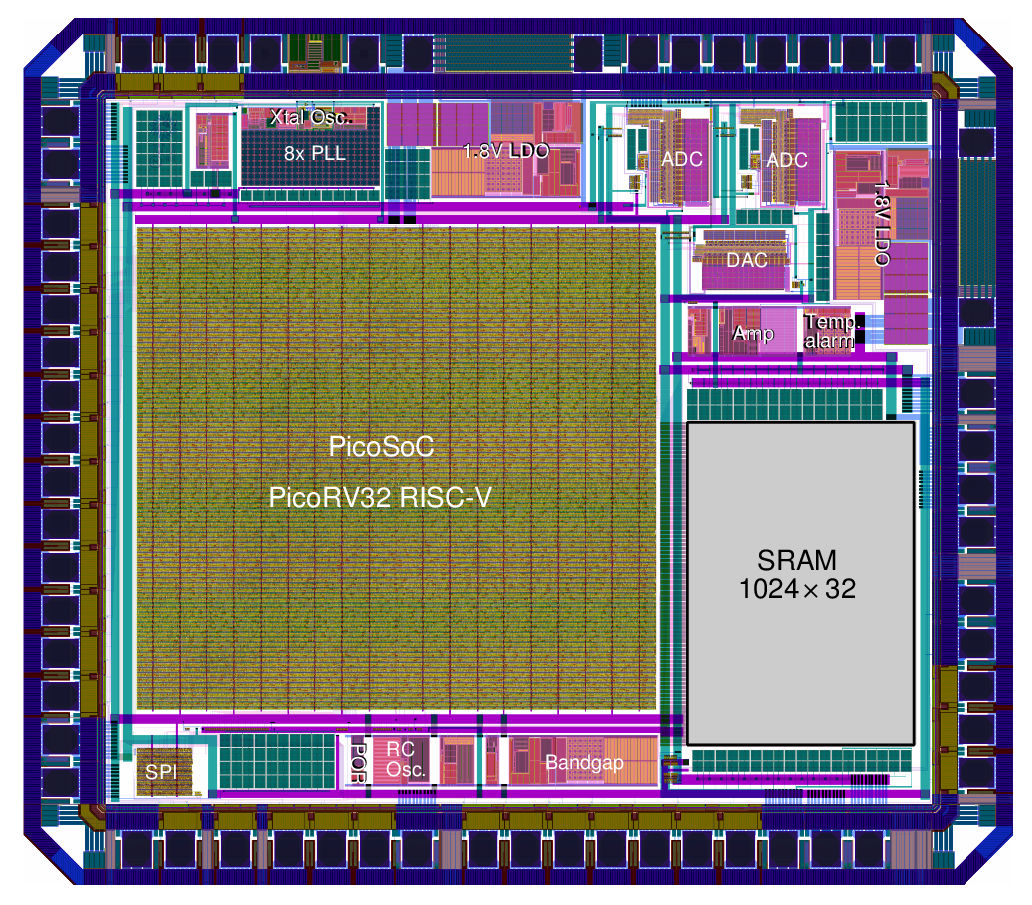

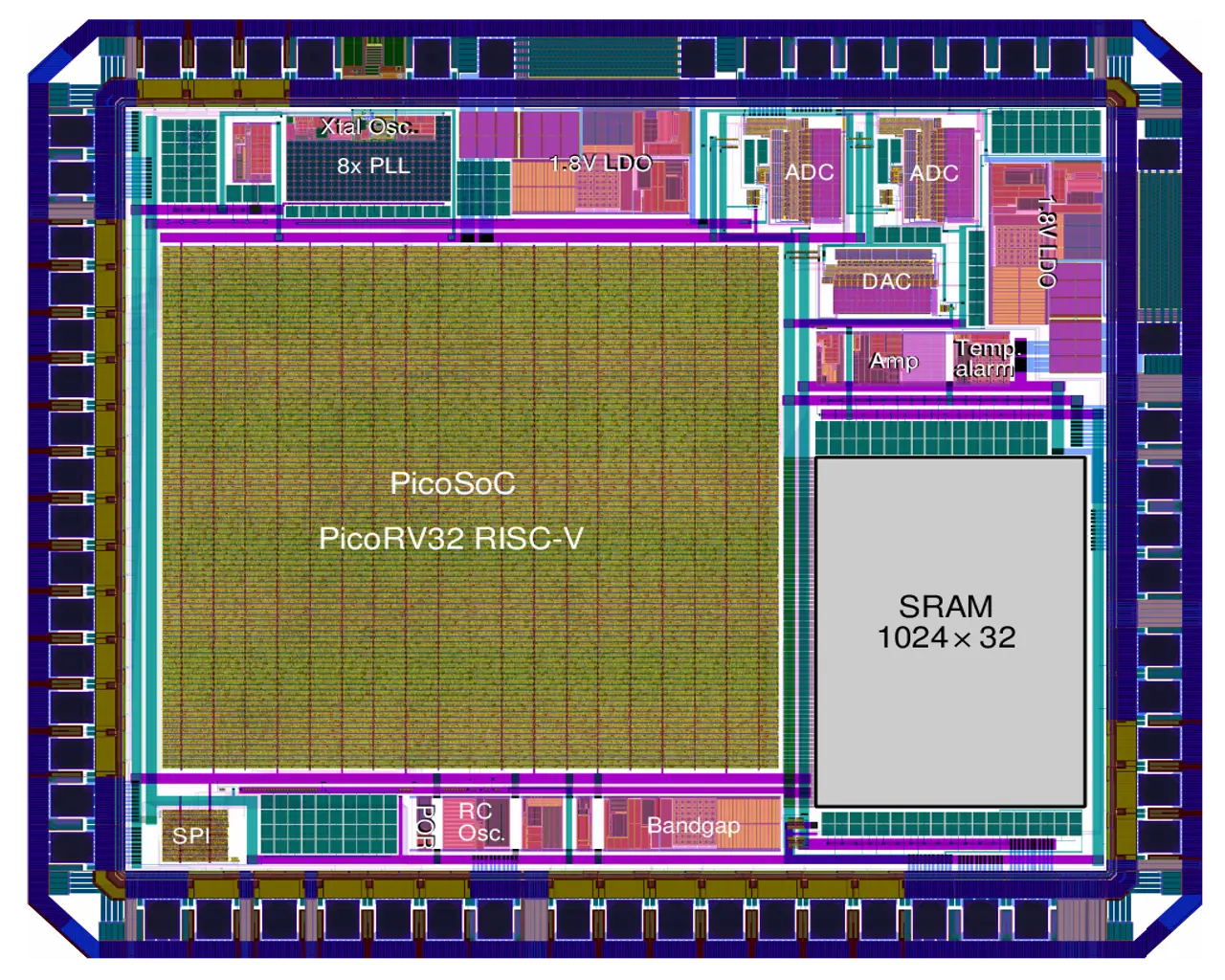

Как выглядит готовый к производству чип

Вот так выглядит финальный layout аналого-цифрового mixed-mode signal чипа. Это не сгенерированная AI картинка, а результат огромной работы большого числа людей, сгенерированная профессиональной системой САПР стоимостью в миллионы долларов

Layout

В таком виде, а точнее в формате GDS-II, вместе с тестами и сопутствующей документацией, чип можно сдавать на фабрику (FAB) для производства

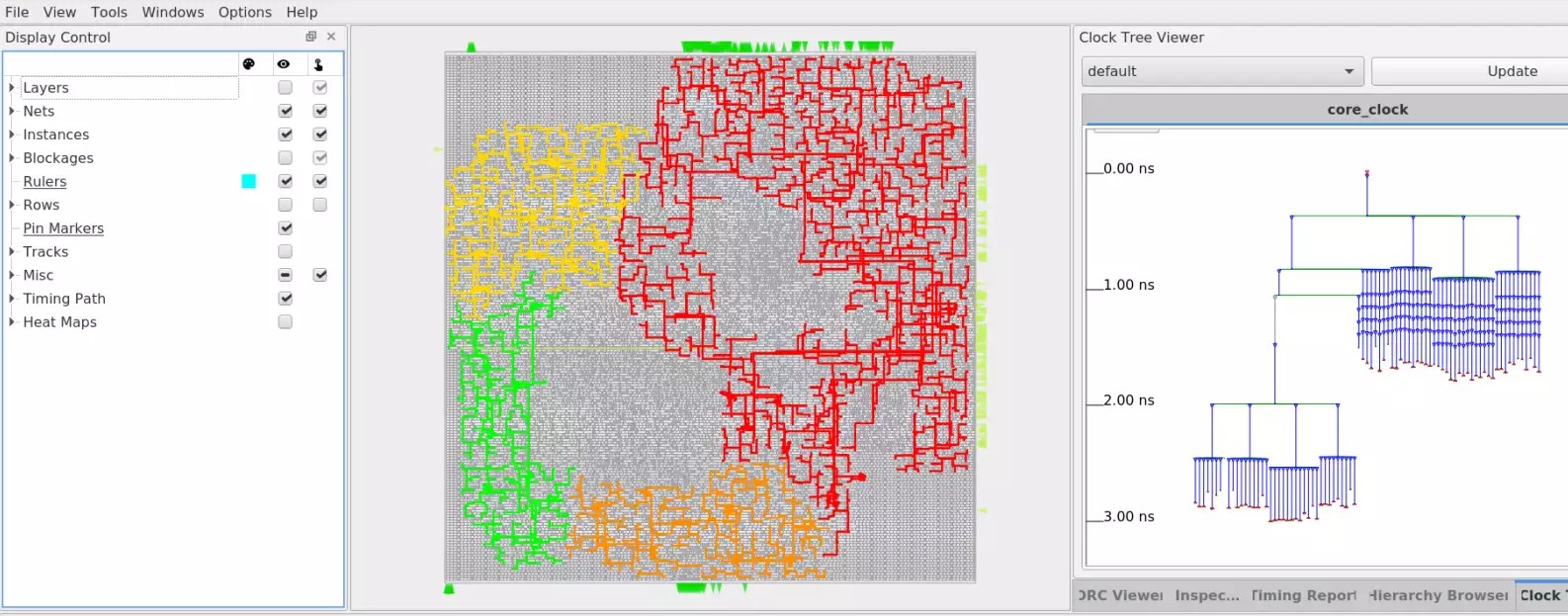

Как выглядит clock tree в чипе

CTS

CTS

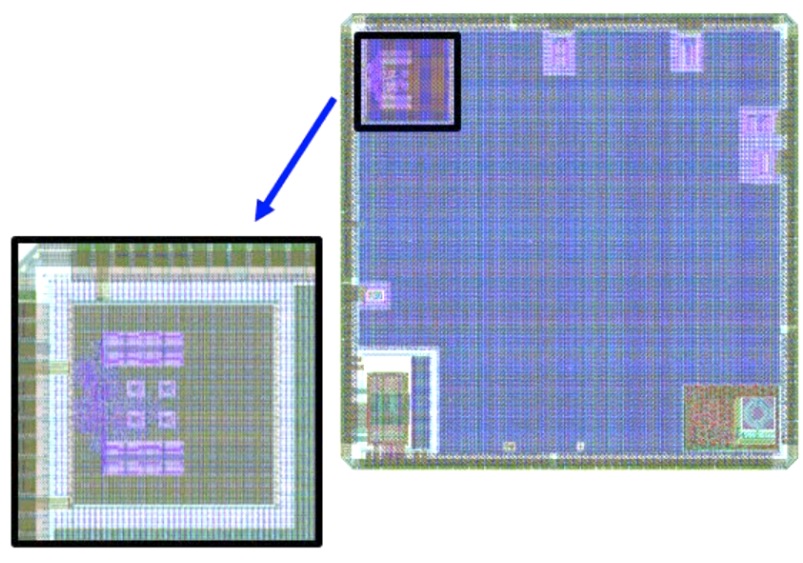

Как выглядит placement congestion

CTS

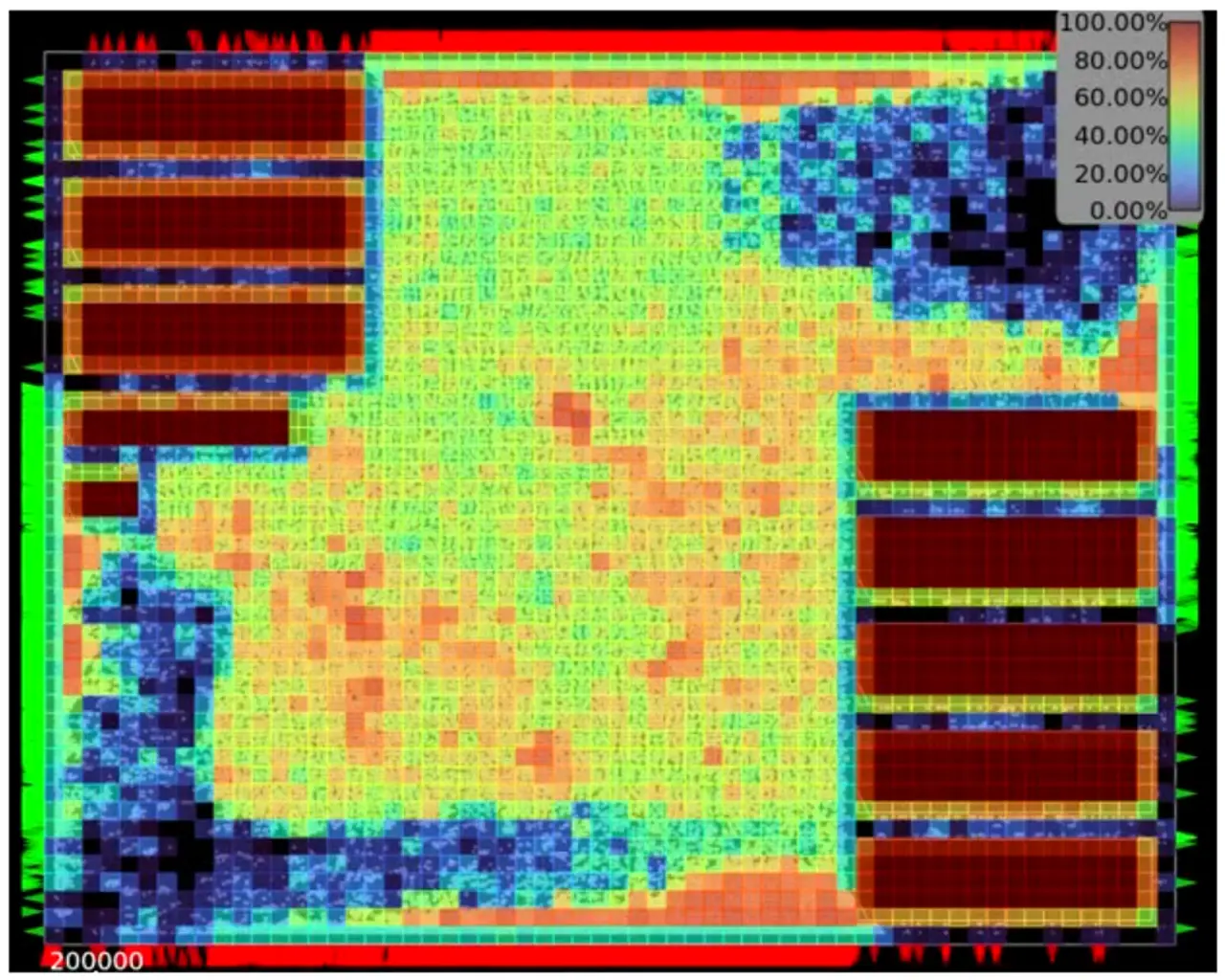

Как выглядит power distribution heatmaps

CTS

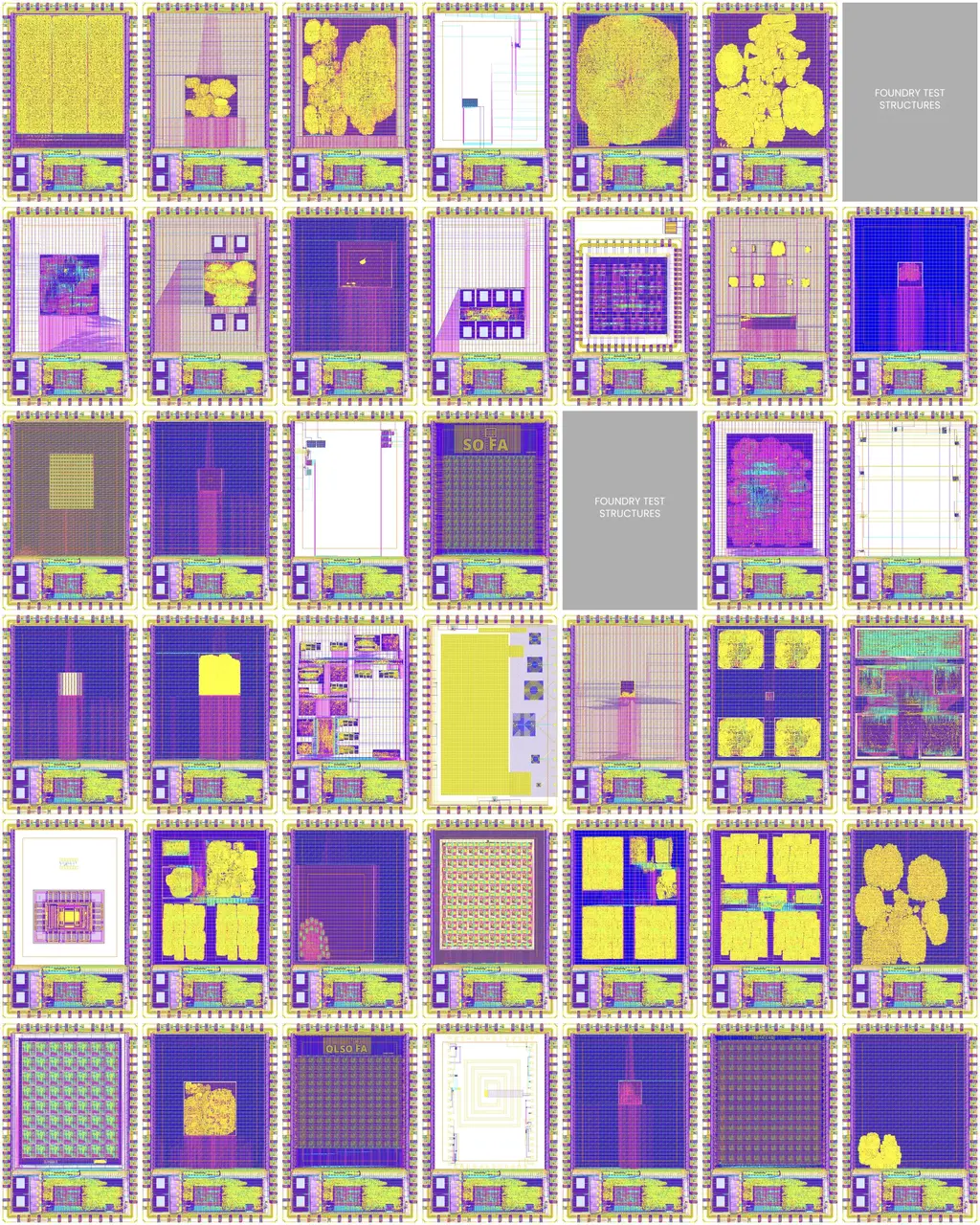

Много разных tapeouts

CTS

CTS

CTS
